I dettagli costruttivi dell’X-Lam sono ciò che trasforma un buon progetto strutturale in un edificio che funziona davvero: resistente, a tenuta d’aria e privo di ponti termici. Non basta scegliere pannelli di qualità e uno spessore adeguato — a fare la differenza sono i nodi, cioè i punti in cui parete, solaio, tetto e fondazione si incontrano e devono trasferire i carichi senza perdere continuità strutturale, termica e acustica. In questo articolo analizziamo i nodi più critici di una struttura in X-Lam, i tipi di connessione più utilizzati e i criteri che un progetto esecutivo deve rispettare per arrivare in cantiere senza margini di improvvisazione.
Perché i nodi contano più del pannello, nei dettagli costruttivi dell’X-Lam
Un edificio in X-Lam è composto da pochi elementi ripetuti — pareti, solai, tetto — ma il loro comportamento reale dipende da come vengono connessi tra loro, non solo dalle caratteristiche di ciascun pannello preso singolarmente. Una parete perfettamente dimensionata, se collegata al solaio con un nodo trascurato, può trasferire meno carico del previsto o lasciare una discontinuità nella barriera all’aria dell’involucro.
I dettagli costruttivi dell’X-Lam riguardano tre aspetti che si sovrappongono nello stesso punto fisico: la continuità strutturale (il nodo deve trasferire correttamente i carichi verticali e orizzontali), la tenuta all’aria (ogni giunto aperto è una via di dispersione termica e, in caso di pioggia battente, di infiltrazione) e il comportamento acustico (un nodo rigido trasmette vibrazioni e rumori da un ambiente all’altro molto più di uno progettato per interromperle). Un buon progetto esecutivo affronta questi tre aspetti insieme, nodo per nodo, prima ancora che il pannello arrivi in cantiere. Il funzionamento dei singoli elementi che compongono una struttura in X-Lam — solaio, pareti e tetto — segue criteri di dimensionamento propri per ciascun componente; qui il focus resta sui nodi che li connettono tra loro.
Tipi di connessione utilizzati nelle strutture X-Lam

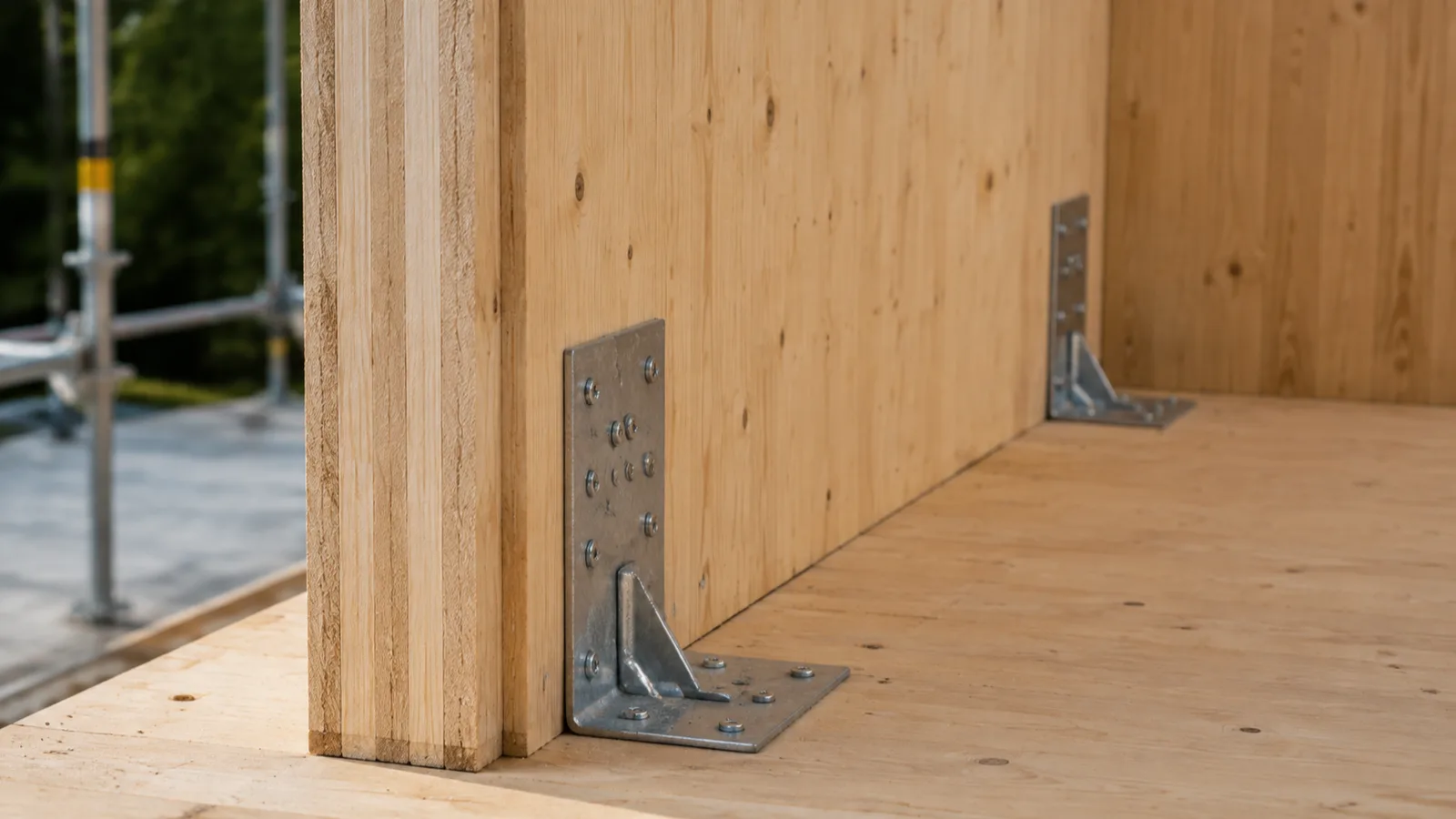

Le connessioni tra pannelli X-Lam si dividono in poche famiglie, ciascuna adatta a un tipo di sollecitazione prevalente. Le viti autoforanti, inserite singolarmente o a pettine, lavorano bene a taglio e sono la soluzione più diffusa per unire pannelli adiacenti o per fissare angolari metallici. Gli angolari a taglio (bracket), fissati con viti o bulloni sia al pannello sia alla struttura sottostante, trasferiscono i carichi verticali tra parete e solaio o tra parete e fondazione. Gli hold-down, ancoraggi metallici verticali, contrastano le forze di sollevamento (uplift) generate da vento e sisma sulle pareti portanti, soprattutto ai piani più alti e agli angoli dell’edificio. Le viti inclinate passanti, infine, collegano due pannelli lavorando parzialmente a trazione e parzialmente a taglio, e sono frequenti nei nodi d’angolo tra pareti.
| Tipo di connessione | Sollecitazione principale | Utilizzo tipico |
|---|---|---|
| Viti autoforanti | Taglio | Giunzione tra pannelli adiacenti, fissaggio angolari |
| Angolari a taglio (bracket) | Taglio, trasferimento carichi verticali | Nodo parete-solaio, parete-fondazione |
| Hold-down | Trazione (contrasto uplift) | Pareti portanti, angoli, piani alti |
| Viti inclinate passanti | Taglio e trazione combinati | Nodi d’angolo tra pareti |
Ogni connettore ha una capacità di carico che dipende dal diametro, dalla lunghezza di inserimento nel pannello e dalla qualità del legno lamellare incrociato: la scelta non è mai standard, ma calcolata nodo per nodo dal progettista strutturale in base ai carichi effettivi di quel punto specifico dell’edificio.
Il nodo parete-solaio: platform frame e continuità
Il nodo tra parete e solaio è probabilmente il più ricorrente in un edificio in X-Lam, e si risolve secondo due logiche costruttive alternative. Nella configurazione platform, il solaio appoggia sulla sommità della parete del piano inferiore e la parete del piano superiore parte dalla sommità del solaio: ogni piano è così strutturalmente autonomo, il che semplifica sia il calcolo sia la sequenza di montaggio in cantiere. Nella configurazione balloon, la parete corre continua per più piani e il solaio si aggancia lateralmente ad essa: soluzione meno diffusa nell’edilizia residenziale corrente, ma utile quando serve ridurre la deformazione differenziale tra piani in edifici più alti.
La configurazione platform semplifica la prefabbricazione perché ogni piano si monta come un’unità indipendente; la configurazione balloon riduce i movimenti differenziali ma richiede una sequenza di cantiere più articolata.
In entrambi i casi, il dettaglio costruttivo deve prevedere la sigillatura continua del giunto tra i due elementi, con nastri butilici o membrane dedicate, e la verifica che il taglio e la compressione localizzata sul bordo del pannello non superino le resistenze ammissibili del legno perpendicolare alla fibra — un valore tipicamente più basso rispetto alla resistenza parallela alla fibra, e per questo spesso il vero limite dimensionante del nodo.
Nodi d’angolo e connessione a fondazione: i dettagli costruttivi che garantiscono la tenuta all’aria
Il nodo d’angolo, dove due pareti si incontrano perpendicolarmente, è un punto delicato per due motivi: deve trasferire le azioni orizzontali di vento e sisma tra le due pareti, e deve garantire la continuità della barriera all’aria dall’esterno verso l’interno. Le soluzioni più diffuse combinano viti inclinate passanti con una sigillatura a nastro sull’intero sviluppo verticale del giunto, verificata durante il montaggio prima che il rivestimento esterno la copra e la renda ispezionabile solo con strumenti come la termocamera.
Il nodo parete-fondazione affronta un problema diverso: il passaggio da un materiale minerale (calcestruzzo) a uno organico (legno) che non deve mai avvenire a contatto diretto. Tra la fondazione e il piede della parete X-Lam si interpone sempre una guaina o un profilo capillare, che impedisce alla risalita di umidità di raggiungere il legno strutturale. Sopra questa barriera si fissano gli angolari o gli hold-down con tirafondi ancorati chimicamente o meccanicamente al calcestruzzo, dimensionati per resistere sia ai carichi verticali sia alle forze di sollevamento.
| Nodo | Rischio principale se trascurato | Soluzione tecnica |
|---|---|---|
| Angolo tra pareti | Discontinuità della tenuta all’aria | Sigillatura a nastro continua, viti inclinate |
| Parete-fondazione | Risalita di umidità nel legno | Guaina o profilo capillare interposto |
| Parete-solaio | Perdita di continuità nel trasferimento dei carichi | Angolari dimensionati e sigillatura del giunto |
Ognuno di questi nodi, preso singolarmente, sembra un dettaglio minore. Sommati lungo il perimetro di un intero edificio, sono ciò che decide se la struttura mantiene nel tempo i vantaggi strutturali dell’X-Lam o li perde già nei primi anni di vita.
Prefabbricazione e tolleranze: perché la precisione nasce in stabilimento
Molti dei dettagli costruttivi dell’X-Lam si decidono prima ancora che il cantiere apra. I pannelli arrivano già tagliati a controllo numerico, con le forometrie per porte, finestre e passaggi impiantistici predisposte in stabilimento entro tolleranze millimetriche. Questo approccio sposta la maggior parte delle decisioni critiche dalla fase di posa — dove un errore è difficile da correggere — alla fase di progetto esecutivo, dove un disegno sbagliato si corregge al computer prima del taglio.
In una struttura X-Lam ben progettata, il montatore in cantiere non decide i dettagli: li esegue, seguendo tavole che hanno già risolto ogni nodo critico.
Questo non significa che il cantiere sia privo di responsabilità: la sequenza di montaggio, la protezione dei pannelli dalla pioggia prima della chiusura dell’involucro e la sigillatura accurata di ogni giunto restano operazioni che solo una squadra con esperienza specifica su questo sistema costruttivo esegue correttamente. La combinazione tra progetto esecutivo dettagliato e montaggio qualificato è ciò che separa un edificio in X-Lam che raggiunge le prestazioni di calcolo da uno che le perde per piccoli scostamenti sommati su decine di nodi.
Domande frequenti sui dettagli costruttivi dell’X-Lam
Quali sono i nodi più critici in una struttura X-Lam?
I nodi più critici sono il collegamento parete-fondazione (per il rischio di risalita di umidità), il nodo parete-solaio (per il trasferimento dei carichi verticali) e gli angoli tra pareti (per la continuità della tenuta all’aria). Sono i punti dove più spesso si concentrano gli errori di progettazione o di posa.
Che differenza c’è tra angolari, hold-down e viti autoforanti?
Sono connettori con funzioni diverse: le viti autoforanti lavorano principalmente a taglio e uniscono pannelli o fissano angolari; gli angolari a taglio trasferiscono i carichi verticali tra elementi; gli hold-down contrastano le forze di sollevamento (uplift) prodotte da vento e sisma sulle pareti portanti. Un progetto esecutivo li combina in base ai carichi specifici di ogni nodo.
Perché è importante la barriera tra fondazione e pannello X-Lam?
Perché il calcestruzzo e il legno reagiscono in modo opposto all’umidità: senza una guaina o un profilo capillare interposto, l’umidità di risalita dalla fondazione può raggiungere il piede della parete in legno e comprometterne la durabilità nel tempo, anche in presenza di una struttura corretta sotto ogni altro aspetto.
La configurazione platform è sempre la scelta migliore?
Per la maggior parte degli edifici residenziali sì, perché semplifica la prefabbricazione e rende ogni piano strutturalmente autonomo. La configurazione balloon si valuta quando serve ridurre i movimenti differenziali tra i piani, tipicamente su edifici più alti o con requisiti specifici, ed è una scelta che il progettista strutturale valuta caso per caso.
I dettagli costruttivi dell’X-Lam si possono modificare in cantiere?
Le modifiche in cantiere andrebbero evitate quando possibile, perché i pannelli arrivano già lavorati in stabilimento sulla base del progetto esecutivo. Una modifica non prevista può alterare le tolleranze dei nodi o indebolire una sezione resistente: per questo eventuali adattamenti vanno sempre concordati con il progettista strutturale prima di intervenire sul pannello.
