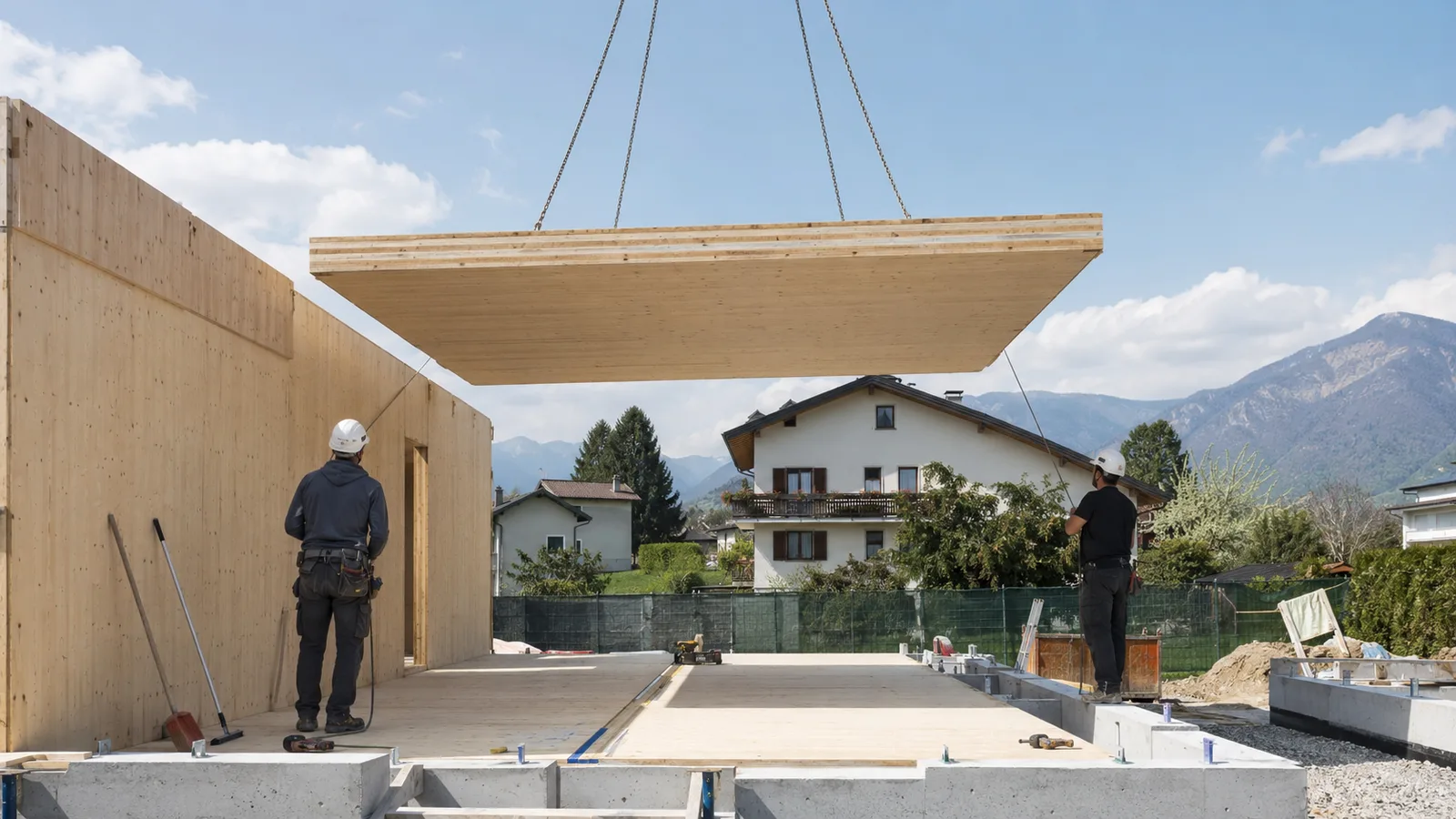

Il solaio in xlam è uno degli elementi strutturali più interessanti di un edificio in legno a strati incrociati: distribuisce i carichi verticali, garantisce la continuità strutturale tra i piani e, se ben progettato, contribuisce in modo significativo all’isolamento acustico e termico dell’intero edificio. Capire come funziona — e come si distingue dagli altri elementi strutturali in xlam — aiuta a fare scelte progettuali più consapevoli.
Il solaio in xlam: comportamento strutturale e stratigrafia
Un pannello xlam usato come solaio lavora principalmente a flessione, come una trave piana. Gli strati incrociati di legno massiccio — incollati con gli anelli annulari alternati a 90° — gli conferiscono rigidità bidirezionale e resistenza alla deflessione anche per campate fino a 6-7 metri senza travi di rinforzo intermedie.
Un solaio in xlam da 5 strati e spessore 160 mm può coprire una campata di 5 metri con una freccia residua inferiore a L/300, nel rispetto delle tolleranze previste dall’Eurocodice 5.
La stratigrafia del solaio xlam dipende dalla funzione del solaio (interpiano, di copertura, su vespaio) e dai requisiti termoacustici. Una stratigrafia tipo per solaio interpiano residenziale comprende:
| Strato | Materiale | Spessore indicativo |
|---|---|---|
| Strutturale | Pannello xlam | 120–200 mm |
| Anticalpestio | Materassino in fibra di legno o silicone | 20–30 mm |
| Massetto | Calcestruzzo alleggerito o anidrite | 50–70 mm |
| Finitura | Parquet, piastrelle, resina | 10–20 mm |
Sotto il pannello, un controsoffitto fonoassorbente e un’intercapedine d’aria migliorano ulteriormente l’isolamento dai rumori aerei. La massa complessiva del solaio — inferiore di circa il 30-40% rispetto a un solaio in calcestruzzo — alleggerisce le fondazioni senza ridurre le prestazioni meccaniche.
Pareti in xlam: il nucleo dell’involucro
Le pareti in xlam svolgono una doppia funzione: portante e di chiusura dell’involucro. Questo le distingue nettamente dalle pareti di tamponamento in laterizio, che non partecipano alla resistenza strutturale.
Una parete xlam portante trasferisce i carichi verticali (peso proprio dei solai e dei piani superiori) e quelli orizzontali (vento e sisma) alle fondazioni. Lo fa sfruttando la resistenza a compressione parallela alla fibra e quella a taglio nel piano del pannello — caratteristiche che rendono le strutture in xlam particolarmente adatte alle zone sismiche italiane, dove la capacità di dissipare energia senza perdere resistenza è determinante.
La stratigrafia tipica di una parete esterna residenziale prevede il pannello strutturale (80–160 mm), uno strato di isolante esterno (fibra di legno, lana di roccia o sughero, 100–160 mm), un’intercapedine ventilata e il rivestimento di facciata. Verso l’interno, invece, si stende il freno al vapore, un’ulteriore intercapedine per il passaggio degli impianti e il cartongesso di finitura.
La parete xlam non ha bisogno di pilastri o travi per reggere i carichi: è il pannello stesso a costituire la struttura portante. Questo semplifica la costruzione e riduce i ponti termici.
Gli spessori più diffusi in produzione — dettagliati per tipologia, classe di resistenza e trattamenti superficiali in funzione delle specifiche tecniche dei pannelli — vanno da 60 mm per pareti interne divisorie non portanti fino a 200 mm per elementi portanti di edifici multipiano.
Il tetto in xlam: piani, a falde e praticabilità
Il tetto in xlam può essere realizzato in due configurazioni principali: piano (con o senza terrazzo praticabile) o a falde inclinate. In entrambi i casi il pannello strutturale lavora come un solaio inclinato o orizzontale, con la stratigrafia che si adatta alle esigenze.
Per un tetto piano con terrazzo praticabile, la sequenza stratigrafica comprende il pannello xlam, una barriera al vapore, l’isolante (spesso PIR o fibra di legno ad alta densità per spessori ridotti), la guaina impermeabilizzante, la protezione meccanica e il pavimento drenante. La pendenza minima necessaria — almeno 1,5-2% — si ottiene con un massetto alleggerito pendenzato o con cunei di isolante prefabbricati.
Per un tetto a falde, invece, il pannello xlam è spesso lasciato a vista all’interno, creando quel soffitto ligneo che molti scelgono per ragioni estetiche oltre che strutturali. All’estradosso si applicano il freno al vapore, l’isolante posato tra e sopra i listelli, la guaina e il manto di copertura (tegole, lamiera o ardesia). I dettagli di giunzione al colmo e in gronda sono critici per la tenuta all’aria dell’involucro.
Fondazioni e connessioni a terra: il punto critico
Le fondazioni per una struttura xlam non sono diverse da quelle di qualsiasi altro edificio in legno: platea in calcestruzzo armato, trave rovescia o micropali, a seconda delle caratteristiche del terreno. Ciò che cambia è il nodo di connessione tra la struttura lignea e la fondazione.
La giunzione si realizza tipicamente con una sella metallica (hold-down o angolari a taglio) ancorata al calcestruzzo con tirafondi chimici o meccanici. Questi connettori devono resistere sia alle forze di sollevamento (uplift) prodotte dal vento sia alle azioni orizzontali del sisma. La progettazione di questo nodo richiede un calcolo strutturale accurato — ogni connettore ha una capacità di carico certificata che varia in funzione del diametro dei bulloni, del numero di viti e della qualità del calcestruzzo.
Un dettaglio spesso trascurato: tra la fondazione in calcestruzzo e il pannello xlam deve sempre essere interposta una guaina bituminosa o un profilo in EPDM per impedire la risalita dell’umidità nel legno. Senza questa barriera capillare, il piede della parete è esposto a rischi di degrado anche in presenza di una fondazione tecnicamente perfetta.
Per approfondire le implicazioni economiche di queste scelte, i costi di una casa in xlam variano sensibilmente in funzione della complessità dei nodi strutturali e del numero di piani.
Scale in xlam: integrazione strutturale e finitura
Le scale in xlam sono uno degli elementi accessori più apprezzati di questo sistema costruttivo, sia per ragioni estetiche che strutturali. Una scala monolitica realizzata con pannelli xlam da 60–80 mm lavora come una lastra inclinata a sbalzo parziale, con il piede incastrato nella parete o nel solaio e la testa collegata al solaio del piano superiore.
Il vantaggio principale rispetto a una scala in calcestruzzo gettato in opera è il tempo: una scala in xlam prefabbricata si monta in poche ore, senza casseforme, senza tempi di maturazione e senza interferire con le altre lavorazioni in corso. Può essere lasciata a vista con finitura naturale o rivestita con parquet, resina o pietra — adattandosi a qualsiasi scelta progettuale.
Il calcolo deve verificare la deflessione in mezzeria (spesso il criterio dimensionante per campate superiori a 3 metri) e la connessione ai solai, che deve garantire sia la trasmissione dei carichi verticali sia il controllo delle vibrazioni. Una rigidità insufficiente produce il classico “effetto trampolino” percepibile nei gradini centrali.
Connessioni tra gli elementi strutturali
La qualità di una struttura xlam si misura anche — e forse soprattutto — nella qualità delle connessioni tra solaio, pareti e tetto. I nodi fondamentali sono tre: parete-fondazione (già descritto), parete-solaio e parete-parete agli angoli.
Il nodo parete-solaio si realizza con angolari metallici a taglio fissati con viti autoforanti o bulloni passanti. Il solaio può appoggiarsi sulla testa della parete inferiore (configurazione platform) oppure continuare oltre la parete (configurazione balloon). Nella configurazione platform — la più comune nelle costruzioni a più piani — ogni piano è strutturalmente autonomo, il che semplifica la prefabbricazione e il montaggio.
Il nodo parete-parete agli angoli utilizza viti passanti inclinate (screws inclinati) o giunti metallici a pettine. La scelta influisce sia sulla resistenza del nodo sia sulla tenuta all’aria dell’involucro: un angolo mal sigillato è un potenziale ponte termico e una via di infiltrazione dell’aria.
La progettazione strutturale in xlam deve affrontare tutti questi nodi in fase di elaborazione esecutiva, producendo tavole di dettaglio che il montatore in cantiere seguirà senza margini di improvvisazione.
Prestazioni energetiche e acustiche dell’involucro
Una struttura in xlam ben progettata non si limita a reggere i carichi. Contribuisce alle prestazioni energetiche dell’edificio attraverso la massa termica del legno — inferiore al calcestruzzo ma sufficiente a smorzare le oscillazioni termiche giornaliere — e attraverso la riduzione dei ponti termici, che in una struttura a pannello continuo sono strutturalmente meno frequenti che in una struttura a telaio.
Per quanto riguarda l’acustica, il legno massiccio ha una densità sufficiente a garantire buoni valori di isolamento dai rumori aerei (Rw > 50 dB con stratigrafia adeguata), ma richiede attenzione all’isolamento dai rumori da calpestio — la principale criticità tecnica dei solai lignei. Un anticalpestio ben scelto, abbinato a un massetto galleggiante con sufficiente massa, porta i solai in xlam ai valori richiesti dal D.P.C.M. 5 dicembre 1997 per gli edifici residenziali (Ln ≤ 63 dB).
Anche le prestazioni termiche dell’involucro complessivo — comprensive di tutti gli strati di isolamento — contribuiscono al raggiungimento delle classi energetiche più elevate. L’xlam è uno dei materiali per la bioedilizia che meglio si combinano con isolanti naturali come la fibra di legno o il sughero, garantendo al contempo elevata efficienza energetica e comfort igrotermico.
Dalla teoria al cantiere: cosa verificare in fase progettuale
Progettare gli elementi strutturali in xlam significa affrontare alcune verifiche che non sono richieste o sono meno critiche in una struttura in calcestruzzo. Valgono alcune regole pratiche.
Lo spessore dei pannelli non va scelto solo in base ai carichi: la deflessione a lungo termine (creep) del legno riduce la rigidità effettiva del solaio nel tempo, quindi il calcolo deve utilizzare valori di rigidezza ridotti secondo i coefficienti dell’Eurocodice 5 per il legno strutturale.
Il comportamento igroscopico del legno — che assorbe e cede umidità in funzione delle condizioni ambientali — richiede che i pannelli vengano protetti dalle precipitazioni durante il montaggio e che i giunti aperti siano sigillati prima della chiusura dell’involucro. Un pannello bagnato in cantiere può subire variazioni dimensionali che alterano le tolleranze dei nodi.
La compatibilità tra sistema xlam e impianti tecnici va risolta in fase progettuale: le forometrie per il passaggio di tubi e cavi devono essere previste in officina o eseguite con frese a controllo numerico prima del montaggio, per non indebolire le sezioni resistenti dei pannelli.
Tutti questi aspetti — dalla stratigrafia del solaio al dettaglio delle connessioni — trovano il loro quadro di riferimento nell’approccio sistemico descritto nella guida completa al legno a strati incrociati, dove il materiale viene analizzato nelle sue caratteristiche fisiche, meccaniche e prestazionali dall’interno verso l’esterno.
Costruire con xlam significa affidare le prestazioni dell’edificio a un sistema integrato: ogni elemento — solaio, parete, tetto, scala — è progettato per collaborare con gli altri. La coerenza progettuale tra questi elementi è la condizione necessaria per ottenere un edificio efficiente, durevole e confortevole.
