La progettazione XLAM con BIM trasforma il modo in cui uno studio gestisce una commessa in legno a strati incrociati: il pannello smette di essere un disegno bidimensionale e diventa un oggetto informativo, modellato, quantificato e pronto per la fabbricazione digitale. Per architetti e ingegneri che valutano l’XLAM, il vero salto di qualità non sta nel materiale in sé, ma nel flusso di lavoro che lo accompagna dalla concezione al taglio CNC. Questo articolo descrive quel workflow da pari a pari, senza promesse generiche: cosa si modella, come si scambiano i dati, dove si annidano gli errori e quali vantaggi concreti restano in mano allo studio.
Chi arriva all’XLAM dal mondo del telaio o della muratura porta con sé abitudini progettuali che il legno massiccio a strati incrociati rende inefficienti. Il pannello è un elemento finito, prodotto fuori opera con tolleranze millimetriche, e ogni foro, fresata o giunzione decisa a tavolino diventa una lavorazione reale in stabilimento. È qui che il metodo BIM mostra il suo valore: anticipa in modello ciò che altrimenti emergerebbe in cantiere, quando correggere costa molto di più.
Perché il BIM cambia la progettazione XLAM
Il BIM applicato alla progettazione XLAM non è un software, ma un metodo di lavoro basato su un modello informativo condiviso. Ogni pannello porta con sé dati geometrici e non geometrici: essenza, classe di resistenza, spessore, stratigrafia, comportamento al fuoco, peso. Questo modello unico alimenta a cascata piante, sezioni, abachi, computi e file di produzione, eliminando la riscrittura manuale degli stessi dati su elaborati diversi.
Nel metodo BIM il dato si inserisce una volta sola e si propaga ovunque: una modifica al modello aggiorna in automatico tavole, abachi e quantità.
Il vantaggio per uno studio è misurabile in termini di coerenza. Quando il committente sposta una parete o cambia una luce, la modifica si riflette sull’intero modello senza il rischio di tavole disallineate. Su un sistema come l’XLAM, dove la geometria del pannello determina direttamente la lavorazione di stabilimento, questa coerenza non è un comfort estetico ma una condizione di fattibilità. Comprendere come funziona davvero una struttura a strati incrociati aiuta a impostare correttamente il modello: chi parte dai principi descritti nella nostra analisi degli aspetti tecnici della struttura in X-Lam modella pannelli che rispecchiano il reale comportamento meccanico, non un’astrazione.
Modellazione dei pannelli e gestione delle connessioni

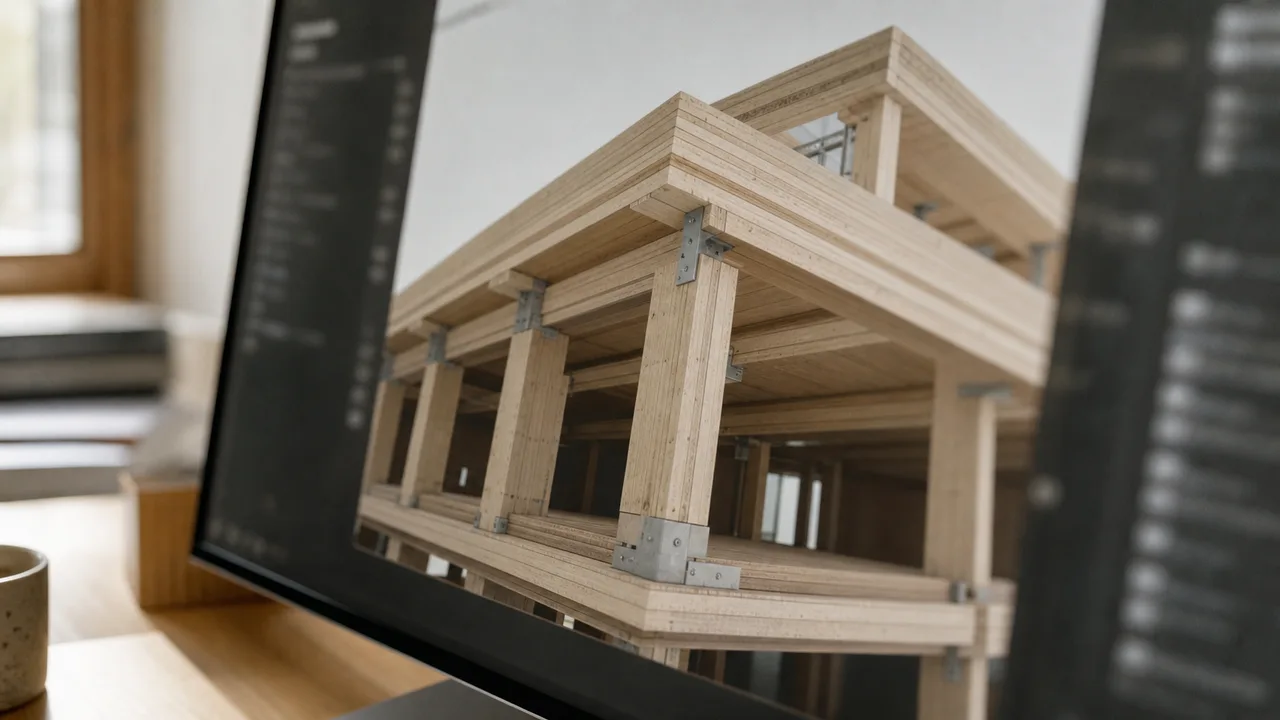

La modellazione XLAM ruota attorno a due famiglie di elementi: i pannelli e le connessioni. I pannelli vanno modellati come elementi a strati, rispettando l’orientamento delle lamelle, perché da quell’orientamento dipendono rigidezza nel piano e capacità portante fuori piano. Un pannello modellato come una generica lastra omogenea produce un computo plausibile ma un comportamento strutturale falsato.
Le connessioni meritano attenzione separata. Angolari, hold-down, viti autoforanti e giunti pannello-pannello non sono dettagli accessori: definiscono la risposta sismica e il trasferimento dei carichi tra elementi. In un workflow BIM maturo, le connessioni vengono modellate o quantomeno schedulate come oggetti, così da entrare nei computi e nelle verifiche, non lasciate al solo dettaglio costruttivo cartaceo.
| Elemento del modello | Cosa va definito | Errore tipico da evitare |
|---|---|---|
| Pannello parete/solaio | Spessore, stratigrafia, orientamento lamelle, classe | Modellarlo come lastra omogenea |
| Connessioni metalliche | Tipo, posizione, capacità, ferramenta | Rimandarle al solo dettaglio 2D |
| Aperture e fori impianti | Posizione e dimensione a modello | Definirli solo in cantiere |
| Giunti pannello-pannello | Tipologia di giunto e tenuta | Trascurarne l’impatto su tenuta e acustica |
La gestione delle aperture per gli impianti è il punto in cui molti studi sottovalutano l’XLAM. Forare un pannello strutturale dopo la produzione è oneroso e talvolta vincolato; deciderne posizione e dimensione già in modello, coordinandosi con il modello impiantistico, evita rilavorazioni in stabilimento o in opera.
Interoperabilità IFC e scambio dati con il produttore
Il formato IFC (Industry Foundation Classes) è lo standard aperto che consente lo scambio del modello tra discipline e tra software diversi, ed è la spina dorsale dell’interoperabilità in un progetto XLAM. Attraverso l’IFC, il modello architettonico dialoga con quello strutturale e con quello impiantistico, riducendo le perdite di informazione tipiche dei passaggi tra applicativi differenti. Per uno studio significa non essere prigioniero di un singolo strumento e poter collaborare con consulenti che lavorano su piattaforme diverse.
L’IFC è lo standard che permette al modello di viaggiare tra studio, strutturista e produttore senza perdere informazioni lungo il percorso.
Il passaggio decisivo, e specifico dell’XLAM, è il coordinamento con il produttore dei pannelli. Il modello informativo è il punto di partenza per i file di taglio a controllo numerico (CNC) che governano le macchine di stabilimento. Quanto più il modello è coerente e completo, tanto più pulito sarà il trasferimento verso la produzione, dove vengono definiti sagomature, fresate, fori e smussi di ogni singolo pannello.
Il modello informativo non finisce in cantiere: finisce in stabilimento, dove diventa istruzione di taglio per le macchine CNC.
Va però posto un limite onesto: il passaggio dal modello BIM ai dati macchina non è quasi mai un trasferimento automatico e diretto. Esistono software di produzione dedicati al legno, gestiti dal produttore, che ricevono il modello e ne derivano la lavorazione. Lo studio non deve presidiare la macchina, ma deve consegnare un modello leggibile e coerente, e instaurare un coordinamento chiaro con chi fabbrica. È un lavoro di interfaccia, non di automazione magica.
Vantaggi concreti per lo studio
Tradotto in benefici per chi progetta, il workflow digitale incide su tre fronti: meno errori, computi affidabili e fabbricazione coerente con il progetto. La riduzione degli errori nasce dal rilevamento delle interferenze a modello, prima del cantiere; i computi diventano una conseguenza del modello e non una stima a parte; la fabbricazione digitale assicura che ciò che esce dallo stabilimento corrisponda a ciò che è stato disegnato.
| Fase | Approccio tradizionale 2D | Workflow BIM XLAM |
|---|---|---|
| Quantità e computi | Misurazione manuale, soggetta a errori | Estratti dal modello, aggiornati in automatico |
| Interferenze impianti | Emergono in cantiere | Rilevate a modello prima della produzione |
| Coordinamento col produttore | Tavole e scambi via email | Modello condiviso via IFC |
| Modifiche in corsa | Riallineamento manuale delle tavole | Propagazione automatica nel modello |
Il ritorno per lo studio è anche commerciale e reputazionale. Presentare al committente un progetto XLAM coordinato in BIM comunica controllo del processo e riduce le contestazioni in corso d’opera. Per inquadrare il sistema costruttivo nel suo complesso e dialogare con clienti meno tecnici resta utile una base solida come la nostra guida al legno a strati incrociati, che fissa terminologia e principi su cui poggia tutto il workflow digitale.
Un’avvertenza metodologica chiude il quadro. Il BIM non sostituisce le competenze strutturali: un modello ben fatto non rende corretta una progettazione sbagliata, la rende solo più visibile e tracciabile. Le verifiche statiche e sismiche, il dimensionamento delle connessioni e il rispetto delle Norme Tecniche per le Costruzioni restano responsabilità del progettista. Il modello è uno strumento di coordinamento e di qualità del dato, non un calcolatore che decide al posto dello studio.
Come impostare il workflow nel proprio studio
Per uno studio che affronta la prima commessa XLAM in BIM, conviene un avvio graduale. Questi due passaggi concentrano la maggior parte del valore iniziale:
- Definire fin dal preliminare un livello di dettaglio del modello adeguato alla produzione, evitando sia il sottodimensionamento informativo sia la modellazione ossessiva di dettagli irrilevanti.
- Coinvolgere presto il produttore dei pannelli, condividendo il modello in IFC per validare fattibilità di tagli, fori e connessioni prima del progetto esecutivo.
Il resto è esperienza di cantiere e di stabilimento che si sedimenta commessa dopo commessa. Gli studi che intendono accelerare questa curva di apprendimento, evitando gli errori più costosi sui primi progetti, possono confrontarsi direttamente con noi attraverso la pagina contatti: un coordinamento esperto sulle connessioni e sull’interfaccia con il produttore vale, sulla prima commessa, molto più di qualsiasi automazione.
La progettazione XLAM con BIM, in definitiva, non è una moda tecnologica ma il modo naturale di governare un sistema costruttivo già di per sé industrializzato. Il pannello nasce digitale; tenere digitale l’intero flusso, dal concept al taglio CNC, significa semplicemente non spezzare una catena che il legno a strati incrociati offre già pronta.
